БАВнп-01-«Ламинар-С.»-1,5 ART

Артикул: 1R-D.006-15

Рабочие станции разработаны специально для лабораторий экстракорпорального оплодотворения (ЭКО).

Бокс используется при работе с препаратами и бактериальными культурами, не представляющими угрозы здоровью оператора, когда необходима защита рабочего материала от окружающей среды, или работа с объектами требует стерильной рабочей зоны

Данная модификация бокса предназначена для проведения исследований в области репродукции и воспроизведения человека при работе с ооцитами, эмбрионами и сперматозоидами – для этого в бокс установлена столешница с подогреваемой поверхностью, которая с высокой точностью поддерживает заданную температуру.

Дополнительно столешница оборудована осветителем с возможностью регулировки яркости и угла освещения, а также штангой для крепления микроскопа.

Наименование
Бокс абактериальной воздушной среды
для работы с посевами бактериологических культур,
не представляющих угрозы для здоровья оператора
БАВнп-01-«Ламинар-С.» по ТУ 32.50.50-002-51495026-2021
в исполнении БАВнп-01-«Ламинар-С.»-1,5 (ART)

Регистрационное удостоверение № ФСР 2010/07113.

Артикул изделия

1R-D.006-15

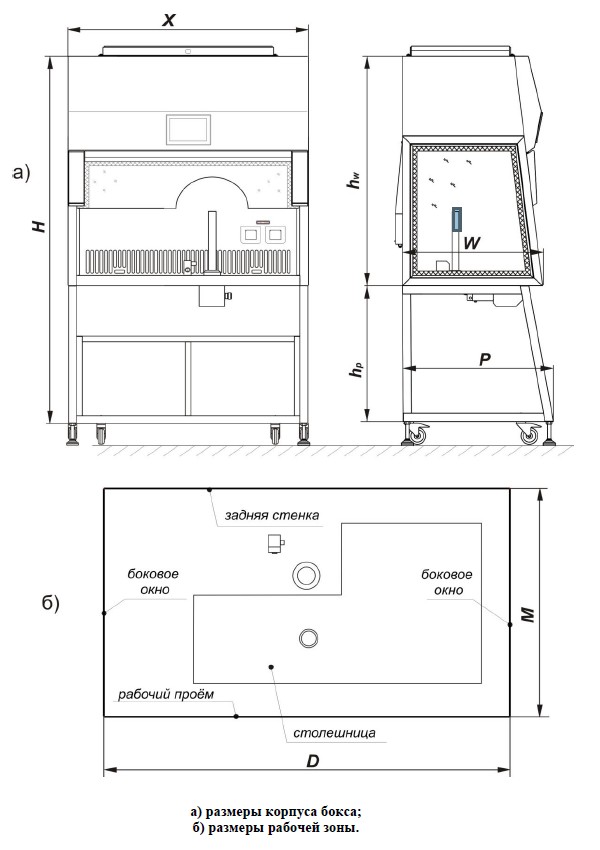

Размеры корпуса, мм, не более(Ширина Х, Глубина W, Высота* H)

1200х670х1752

Размеры рабочей зоны, мм(Ширина D, Глубина M)

1130х625

Параметры электропитания бокса:

- напряжение, В~

Артикул изделия	1R-D.006-15
Размеры корпуса, мм, не более(Ширина Х, Глубина W, Высота* H)	1500х710х1800
Размеры рабочей зоны, мм(Ширина D, Глубина M)	1430х625
Параметры электропитания бокса:
- напряжение, В~	230±10%
- частота, Гц	50±1
Мощность, потребляемая боксом (без учета нагрузки на встроенные розетки), Вт, не более	1000
Суммарная максимально допустимая нагрузка на встроенные розетки, Вт, не более	1000
Масса бокса в сборе c подставкой, кг, не более	200

*размеры указаны без учета выступающих опор.

230±10%

- частота, Гц

50±1

Мощность, потребляемая боксом (без учета нагрузки на встроенные розетки), Вт, не более

1000

Суммарная максимально допустимая нагрузка на встроенные розетки, Вт, не более

1000

Масса бокса в сборе c подставкой, кг, не более

172

*справочные размеры – могут быть отличия в зависимости от исполнения.

Характеристики

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1
– по частицам размером больше или равным 0,5 мкм	5 ИСО
– по частицам размером больше или равным 5,0 мкм	ИСО М (20; ≥ 5 мкм);LSAPC
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010	H14
Средняя скорость нисходящего воздушного потока в рабочей камере бокса:
– в рабочем режиме, м/с;	0,4±20%
– минимально допустимая скорость, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с, не менее	0,25±20%
Направление потока воздуха в рабочей камере бокса	нисходящий однонаправленный (ламинарный)
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м³/ч
– в рабочем режиме	568-852
– в режиме «50%»	355-532
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее	750
Уровень шума на расстоянии 1м от бокса (на уровне середины рабочего проема при рабочем положении переднего стекла), дБА, не более	65*

*уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3- 4 дБА).

лицевое стекло – распашное закаленное, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
радиальный вырез в лицевом стекле для работы с микроскопом (одно рабочее место);
закаленные боковые стекла;
наклонная лицевая поверхность бокса;
LED освещение рабочей камеры;
2 розетки в рабочей камере бокса (справа на задней стенке);
ламинаризатор выполнен из мелкоячеистой полимерной сетки;
столешница из нержавеющей стали 1,5 мм AISI304;
зона подогреваемой поверхности выделена на поверхности столешницы и имеет определенные границы;
съемная подставка для рук из нержавеющей стали 1,5мм AISI304

очистка воздуха, поступающего в рабочую камеру, происходит через предварительный фильтр G4, приточный угольный фильтр и приточный НЕРА-фильтр Н14

система электроавтоматики – микропроцессорная;
пульт управления боксом – сенсорный;
датчики параметров воздушных потоков;
датчики контроля температуры подогреваемой поверхности;
индивидуальный предохранитель на линию электрического питания основных функций бокса (освещение, вентилятор, УФ-облучение);
индивидуальный предохранитель на розетки, установленные в рабочей камере;
встроенный кабель питания.

встроенный штуцер отбора пробы воздуха перед НЕРА-фильтром для проверки целостности.

на столешнице одна подогреваемая поверхность;
границы зоны подогреваемой поверхности выделены на поверхности столешницы полосой 10 мм;
столешница подготовлена под установку микроскопа, без осветителя (одно рабочее место) – универсальная штанга для крепления микроскопа;
в зоне подогреваемой поверхности столешницы интегрирован регулируемый источник света (осветитель нового образца) без подогрева предметного стекла;
осветитель предметного стекла – зеркальный, с люминесцентным источником света, оборудован регуляторами яркости и угла освещения, регулятор яркости установлен на столешнице в рабочей камере бокса, регулятор угла освещения установлен под столешницей.

подставка – рамочная с полкой для ног;
для перемещения бокса на подставке предусмотрены транспортировочные колеса;
для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.

Базовая комплектация бокса дополнена угольным фильтром, обеспечивающим очистку воздуха от летучих органических соединений. Замена фильтра легко осуществляется без привелечения специалистов.
Фронтальное стекло изготовлено с прорезью под микроскоп.
Штанга для крепления микроскопа.
Подставка для рук

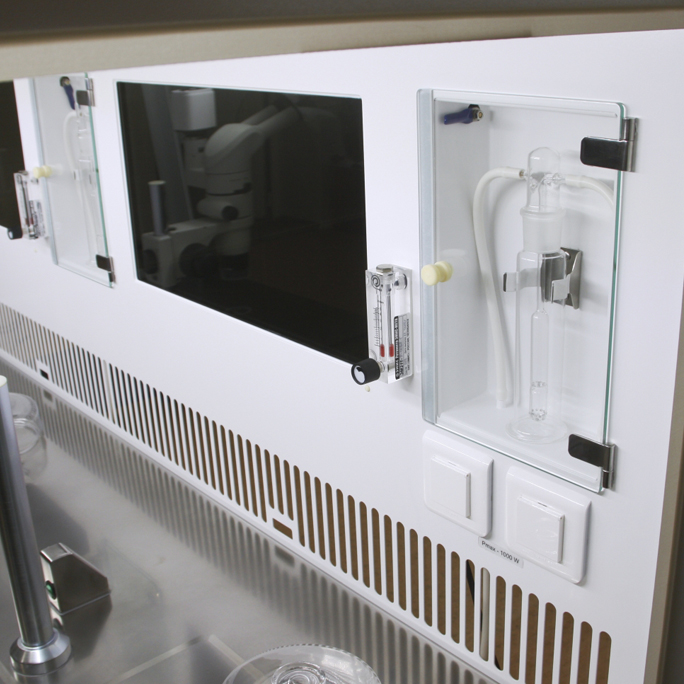

Встроенная система подачи и увлажнения газовой смеси (по индивидуальному заказу)
Встроенный монитор 21.5" (доп. опция)

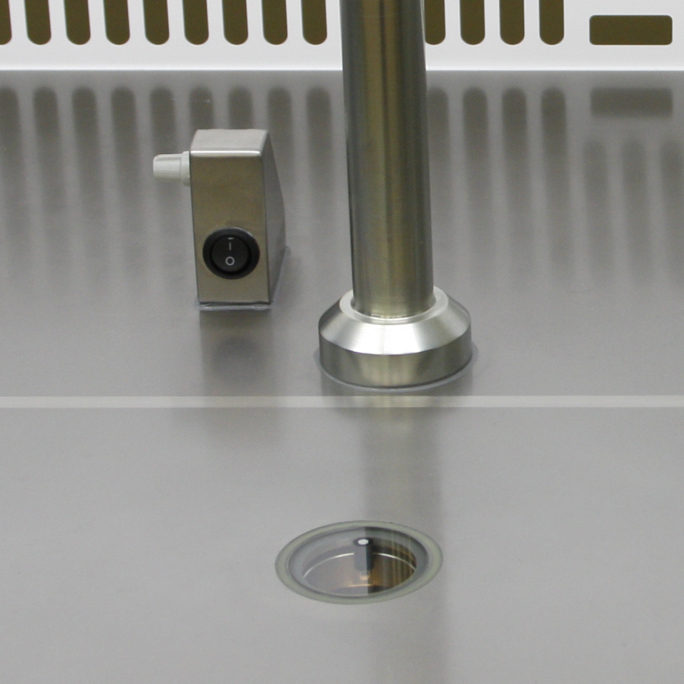

Регулятор яркости осветителя.
Гладкая цельная столешница из нержавеющей стали без уступов в местах установки подогреваемой поверхности.
Интегрированный осветитель с подогреваемым стеклом.

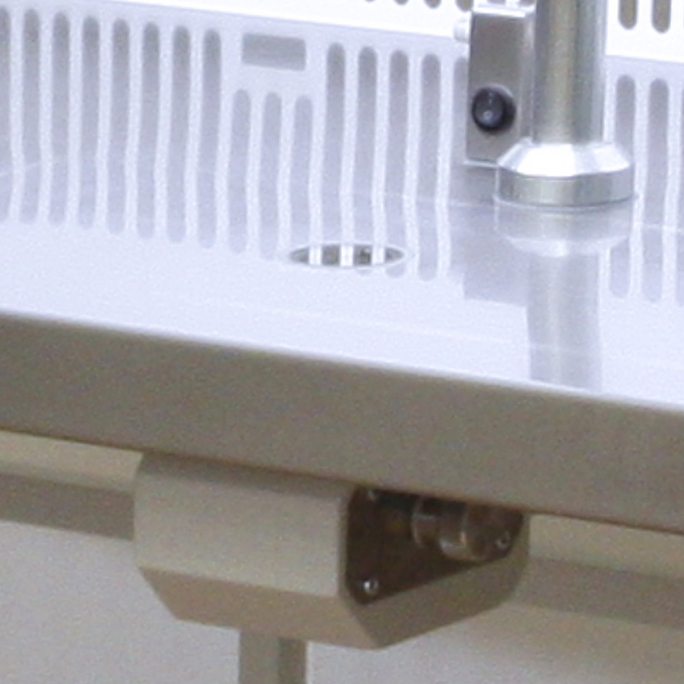

Регулятор угла освещения
