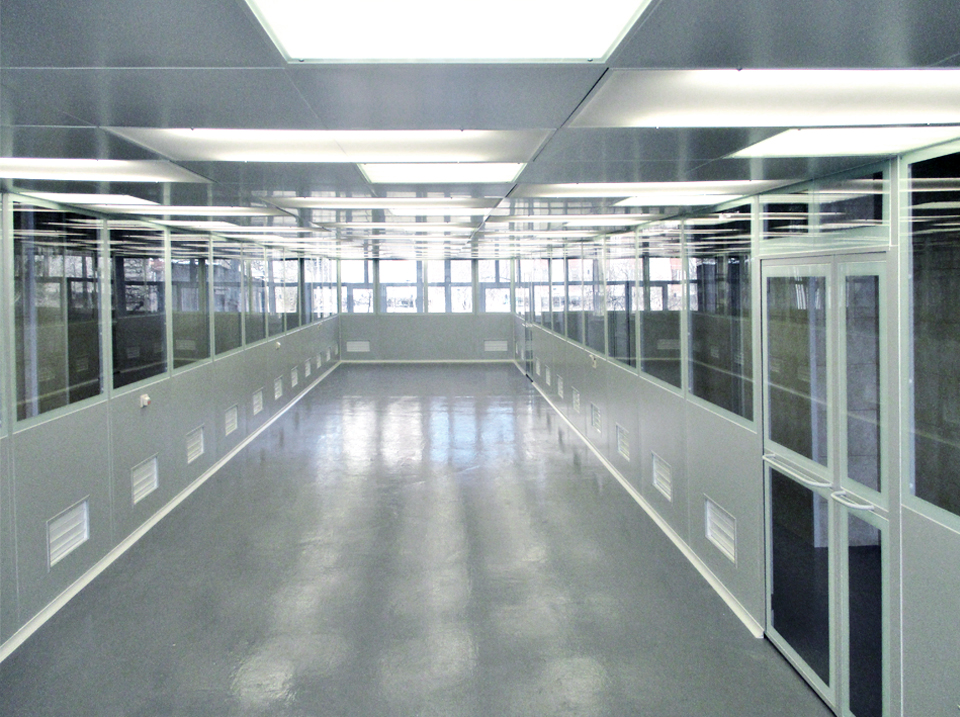

Чистые зоны для микроэлектроники и аэрокосмоса

Артикул: CHISTCOSMOS

Специфика современного производства микроэлектронных компонентов требует соблюдения очень высоких требований к чистоте воздушной среды при технологическом процессе

Чистые зоны для микроэлектроники и аэрокосмоса



Особенности проектирования чистых зон



  • Микроэлектроника



Для микроэлектроники порог чувствительности изделий к различного рода загрязнениям значительно ниже, чем для других отраслей промышленного производства. Современные технологические операции проводятся почти на молекулярном уровне, а с точки зрения физики процесса работа изделия зависит от чистоты материала, измеряемой на уровне ppt (один атом примеси на триллион атомов основного вещества). Подобные концентрации обычно не воспринимаются в любых других областях.

Критическими загрязнителями производственной среды являются частицы и следы примесей различных металлов (Na, K, Ca, Fe, Ni, Cr, Cu и Zn). Эти загрязнения вызывают губительные повреждения изделий, снижают уровень эффективности их работы и выход годных изделий. Например, частица размером около 0,5 мкм может чрезвычайно затруднять адгезию покрытия на пластине или чипе.

Чтобы повысить выход годных изделий и уменьшить производственные дефекты производители оснащают свои производства очень чувствительными приборами контроля окружающей среды. В чистых зонах полупроводниковой отрасли помимо концентрации аэрозольных частиц контролируют температуру, относительную влажность, воздушные молекулярные загрязнения  и статическое электричество.



  • Аэрокосмическая промышленность



В космической отрасли чистые зоны используются для различных целей.

Одной из  составляющих  является изготовление приборов для космической техники. Изготовление приборов с использованием фотоэлементов – обычная электронная технология, и здесь требуются высокие классы чистоты (4-5 ИСО), ведь они выпускаются на основе кремния и германия. А вот площади таких зон не очень большие, поскольку стоимость их чрезвычайно высока.

 Оптические приборы тоже изготавливаются и тестируются в помещениях с контролируемой средой классов чистоты 6-8 ИСО. При этом кроме контроля концентрации частиц оптические устройства требуют контроля и молекулярных загрязнений воздуха.



  • Перемещаемые чистые зоны


Чистые зоны могут быть изготовлены в мобильном варианте, когда существует возможность ее перемещения внутри помещения, где она установлена. Обязательна проверка герметичности уплотнения фильтров после перемещения.


  • Стационарные чистые зоны



Чистые зоны могут быть изготовлены в стационарном варианте, когда их конструкции жестко крепятся к полу, стенам, потолку или другим силовым конструкциям помещения. Стационарная чистая зона может быть надстроена или интегрирована в различное специализированное технологическое оборудование.



Преимущества чистых зон



  • Могут использоваться как в «чистом», так и в обычном помещении.
  • Компактность чистых зон позволяет размещать их практически в любом помещении.
  • По уровню чистоты воздуха зоны соответствуют чистым помещениям, но являются значительно более экономичным решением.
  • Чистые зоны мобильны – их можно использовать там, где это необходимо в данный момент (сборно-разборные конструкции модульного типа).



Чистые зоны для микроэлектроники и аэрокосмоса способны поддерживать требуемые показатели чистоты воздуха во время осуществления технологических операций. В нашем ассортименте вы найдете большое количество товаров, соответствующих современным требованиям к стерильности.

Требования к чистым зонам для микроэлектроники и аэрокосмоса

В микроэлектронном и аэрокосмическом производстве выполнение специфических процессов приближено к молекулярному уровню. Материал, используемый для изготовления изделий, должен быть практически стерильным. Наименьшие частицы загрязнения, статическое электричество, неправильная влажность приведут к утрате свойств конечного продукта: фотоэлементов, чипов, пластин, полупроводников, оптики. Здесь крайне важна максимальная очистка окружающего пространства от микрочастиц любых размеров. Зонные конструкции различаются обустройством потолка, числом фильтровентиляционных устройств, которые или покрывают всю его площадь или монтируются строго в количестве, обеспечивающем достаточный ресурс.

Состав чистых зон для сфер микроэлектроники и аэрокосмоса:

  • фильтромодуль с вентилятором для принудительной рециркуляции;
  • конструкции-ограждения или направляющие элементы, формирующие и изолирующие места для работы, – имеют двери, проемы, окна, ворота;
  • осветительная система;
  • приборы для УФ-обработки;
  • дополнительное оснащение для мониторинга степени очищенности воздушной среды.

Гарантии качества, оперативная доставка

В нашей компании вы можете купить стационарные и мобильные чистые зоны для микроэлектроники и аэрокосмоса, а также заказать их индивидуальное проектирование с адаптацией к специфике вашей деятельности. Предлагаем выгодные условия сотрудничества, доступные цены на товары и услуги, только сертифицированную продукцию. Свяжитесь с нашим специалистом удобным для вас способом и обсудите нюансы заказа. Заказанное вами оборудование в короткий срок будет доставлено в любой регион России.

Основным элементом любой чистой зоны является фильтровентиляционный модуль(ФВМ).Путем принудительной рециркуляции через НЕРА-фильтр фильтромодуль очищает воздух, который затем подается в рабочую зону.

  • Формируют рабочее пространство чистых зон и изолируют его от окружающей среды
  • Конструктивно они представляют собой металлический каркас с закрепленными на нем панелями. Панели могут быть выполнены из закаленного стекла, окрашенного металла или их комбинаций.
  • Также в качестве ограждающих конструкций может использоваться завеса из ПВХ-ламелей, обладающих антистатическими свойствами.
  • В ограждающих конструкциях предусматривается необходимое количество дверей, проемов, окон, ворот для прохода персонала и перемещения оборудования.

Дополнительно чистая зона может быть оснащена системой мониторинга чистоты воздушной среды
