Ламинарные укрытия VIS-A-VIS

Артикул: 2R-D.009-12

Ламинарное укрытие предназначено для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды

Защита оператора и окружающей среды при работе с химически вредными веществами, с эффективным удалением их из рабочей зоны

Минимизация риска заражения и перекрестной контаминации продукта.

Отличительные особенности конструкции: активное 100% удаление отработанного воздуха из рабочей зоны через угольный фильтр в окружающую среду (либо в вытяжную систему).Угольный фильтр применяется для адсорбции газообразных вредных веществ (неприятных запахов и легколетучих органических соединений) из воздуха.



Наименование изделия
Ламинарное укрытие с вытяжкой через угольный фильтр





Артикул изделия 2R-D.009-12

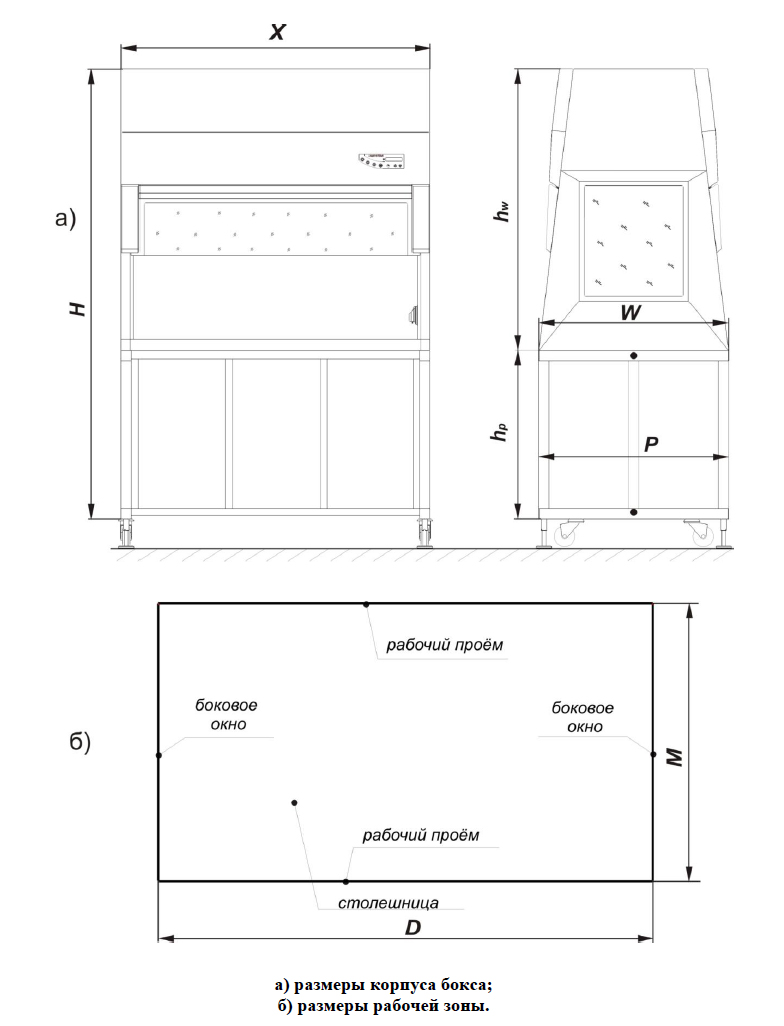

Габаритные размеры бокса (ШхГхВ), мм 1200х810х2325
Размеры рабочей камеры, мм (ШхГхВ) 1105x610x705
Масса бокса, кг, не более 270
Мощность, потребляемая боксом (без учета нагрузки на встроенные блоки розеток), Вт, не более 760
Суммарная максимально допустимая нагрузка на встроенные блоки розеток, Вт, не более 1000

Характеристики






Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017:
- по частицам размером больше или равным 0,5 мкм 5 ИСО
- по частицам размером больше или равным 5,0 мкм ИСО М (20; ≥ 5 мкм);LSAPC                    4,8  ИСО по ГОСТ ИСО 14644-1-2002
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1 Н14
Класс установленного фильтра грубой очистки по ГОСТ Р ЕН 779 G4
Тип угольного фильтра панельный фильтр засыпного типа
Фильтрующий материал угольного фильтра каменный активированный уголь из скорлупы кокосового ореха
Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/с 0,35±10%
Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с 0,40±10%
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса,  м куб./ч 795
Производительность по воздуху, удаляемому из бокса,  м куб/ч 1100
Степень рециркуляции воздуха в боксе, % без рециркуляции
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее 1000
  • наклонная лицевая поверхность бокса;
  • лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
  • демпфер для предотвращения удара при закрытии лицевого стекла;
  • закаленные боковые стекла;
  • освещение рабочей камеры – две лампы люминесцентные;
  • две встроенные розетки в рабочей камере бокса (права на задней стенке);
  • ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
  • комплект столешниц (три секции) из нержавеющей стали (AISI 304);
  • поддон рабочей камеры из нержавеющей стали (AISI 304);
  • съемный подлокотник из нержавеющей стали (AISI 304).
  • очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
  • очистка воздуха, удаляемого из бокса, происходит через выпускной угольный фильтр, расположенный под основанием рабочей камеры;
  • для подачи воздуха в бокс приточная (верхняя) вентиляционная камера снабжена двумя вентиляторами;
  • для удаления воздуха из бокса вытяжная (нижняя) вентиляционная камера снабжена двумя вентиляторами;
  • съемный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции, зонт снабжен компенсационным зазором для исключения влияния работы системы вытяжной вентиляции на работу бокса.
  • выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
  • с подъемной заслонкой рабочего проема.
  • система электроавтоматики микропроцессорная;
  • пульт управления боксом кнопочный с ЖК-дисплеем;
  • электромагнитный считыватель и электромагнитные ключи доступа;
  • датчики параметров воздушного баланса;
  • датчики положения лицевого стекла;
  • индивидуальный предохранитель на линию электрического питания основных функций бокса (вентиляторы, освещение);
  • индивидуальный предохранитель на розетки, установленные в рабочей камере;
  • кабель питания съемный с фиксатором..
  • для проверки приточного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен под предварительным фильтром G4);
  • задняя панель вытяжной (нижней) вентиляционной камеры - съемная для свободного доступа к выпускному угольному фильтру при его замене.



Кран для технических газов
  • материал крана – латунь
  • материал ручки – полипропилен
  • поверхность – порошковое эпоксидное покрытие
  • тестовое давление – 9 Бар
  • максимальное рабочее давление – 10 Бар
  • подключение – резьба G1/2"



Кран для горючего газа без электромагнитного клапана
  • материал крана – латунь; материал ручки – полипропилен
  • поверхность – порошковое эпоксидное покрытие
  • максимальное рабочее давление – 0,2 Бар
  • подключение – резьба G1/



Кран-вакуум без электромагнитного клапана
  • материал крана – латунь;   материал ручки – полипропилен
  • поверхность – порошковое эпоксидное покрытие
  • тестовое давление – 9 Бар; максимальное рабочее давление – 10 Бар
  • подключение – резьба G1/2"

Стабилизатор напряжения однофазный переносной предназначен для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
