БМБ-II-«Ламинар-С»-1,8 NEOTERIC
Артикул: 1R-B.001-18
Назначение: Бокс микробиологической безопасности Neoteric предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися
воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации
Возможность работы с небольшим количеством токсичных химических веществ, радионуклидов и удаления запахов рабочих агентов при обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции с помощью вытяжного зонта, который поставляется по дополнительному заказу;
Бокс не обеспечивает защиту от токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.
Наименование изделия
Бокс микробиологической безопасности БМБ-II-«Ламинар-С»
по ТУ 32.50.50-010-51495026-2020 в исполнении:
БМБ-II-«Ламинар-С»-1,5 (NEOTERIC)
Регистрационное удостоверение № ФСР 2012/13259 от 29.07.2021 г.
Артикул изделия | 1R-В.001-15 |
Размеры корпуса бокса*, мм, не более | 1500х770х1930 |
Размеры рабочей зоны**, мм | 1405х475х640 |
Масса бокса в сборе, кг, не более | 270 |
Параметры электропитания бокса: | |
- напряжение, В~ | 220±10% |
- частота, Гц | 50±1 |
Потребляемая мощность бокса, Вт, не более: | |
- базовая величина согласно ТУ 32.50.50-010-51495026-2020 | 1000*** |
- справочная величина в начале эксплуатации с новыми (незасоренными) НЕРА-фильтрами | 570*** |
Допускаемая нагрузка на встроенные розетки, Вт, не более | 1000 |
Мощность лампы УФ-облучения, Вт | 30 |
*Ширина X,Глубина W, Высота Н (на стандартной подставке, без учета колес, опор, крышки верхней, зонта вытяжного)
**Ширина D,Глубина M, Высота(справочная величина)
*** Мощность, потребляемая боксом в рабочем режиме при включенных вентиляторах и освещении (без учета нагрузки на встроенные розетки).
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1 | |
- по частицам размером больше или равным 0,5 мкм | 5 ИСО |
- по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм); LSAPC |
Класс бокса согласно ГОСТ Р ЕН 12469 | II |
Тип бокса согласно СанПиН 3.3686-21 | тип A2 |
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010 | H14 |
Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/c | 0,35+0,01 |
Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с | 0,47±0,03 |
Устанавливаемый объём потока воздуха, м³/ч (циркулирующего в боксе в рабочем режиме) | 1008-1036 |
Параметры производительности по воздуху, удаляемому из бокса,м³/ч: | |
- расход, обеспечиваемый боксом | 426-484 |
-требуемый расход вытяжной системы, при подключении бокса через штатно предусмотренный зонт | 950-1250* |
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | |
- базовая величина согласно ТУ 32.50.50-010-51495026-2020 | 750 |
- справочная величина, установленная на предприятии-изготовителе | 1000 |
Степень рециркуляции воздуха в боксе, % | ≈ 70 |
* значение экспериментально определено таким образом, чтобы работа системы вентиляции не влияла на работу бокса.
- лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- два демпфера для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- освещение рабочей камеры светодиодное;
- 2 розетки в рабочей камере бокса ;
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- комплект столешниц (три секции) из нержавеющей стали (AISI 304) с воздухозаборными отверстиями;
- поддон рабочей камеры из нержавеющей стали (AISI 304);
- съемная подставка для рук из нержавеющей стали (AISI 304).
- выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
- металлическая защита лампы УФ-облучения;
- демпферы для предотвращения удара при опускании подъёмной заслонки рабочего проёма.

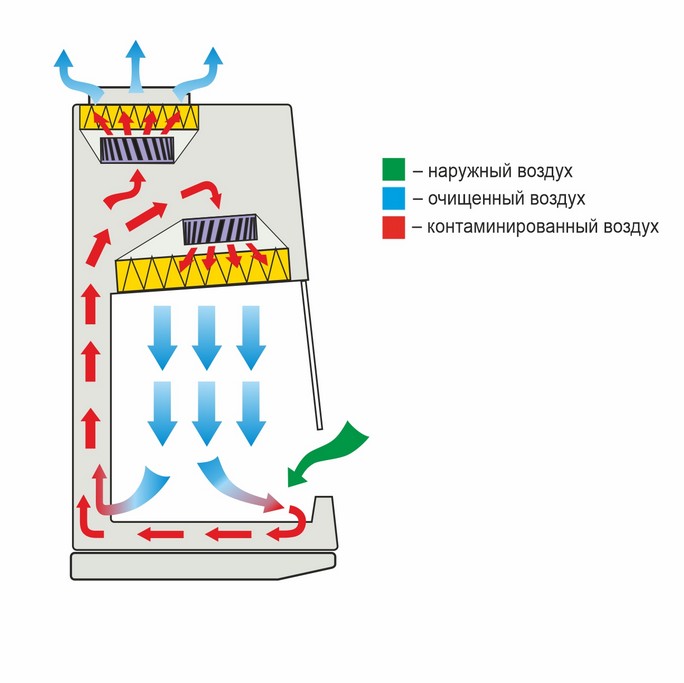

- очистка воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
- очистка воздуха, удаляемого из бокса, происходит через выпускной НЕРА-фильтр Н14;
- для движения воздушных потоков внутри бокса установлены вентиляторы.
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- электромагнитный считыватель и электромагнитные ключи доступа;
- датчики параметров воздушных потоков;
- датчики положения лицевого стекла и блока УФ-облучения;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- встроенный кабель питания.
- штуцеры отбора проб воздуха при проверке целостности НЕРА-фильтров (слева на задней стенке рабочей камеры)
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
- материал крана – латунь
- материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- тестовое давление – 9 Бар (максимальное рабочее давление – 10 Бар)
- подключение – резьба G1/2"
Столешница съемная; материал – нержавеющая сталь марки AISI 304 зеркальная; перфорация.
- распашные дверцы с ручками
- полка
- магнитные защелки
- выкручивающиеся опоры
- транспортировочные колеса
- боковые рамки
- зонт вытяжной предназначен для подключения боксов к системе активной вытяжной вентиляции
Для герметизации переднего и выпускного проёмов бокса, а также для удаления паров реагентов из внутреннего пространства бокса при проведении дезинфекционной обработки бокса парами формальдегида.
- класс НЕPA-фильтров по ГОСТ Р ЕН 1822-1-2010 – Н14
- эффективность по MPPS – 99,995 %
- эффективность по частицам 0,3 мкм – 99,9995 %
- номинальный поток воздуха – 0,5 м/с
- начальный перепад давления при номинальном потоке воздуха – 120-150 Па
- защитный экран с одной стороны
- уплотнитель - с обеих сторон
- срок службы – 4 года*
* в зависимости от условий эксплуатации
- установка на задней стенке рабочей камеры с помощью кронштейнов;
- материал – нержавеющая сталь;
- S – образные крючки.
- Приточный фильтр 1130х530х78 мм - 1 шт
- Выпускной фильтр 1050х320х78 мм - 1 шт
- класс ULPA-фильтров по ГОСТ Р ЕН 1822-1-2010 – U15
- эффективность по MPPS – 99,9995 %
- эффективность по частицам диаметром 0,3 мкм – 99,99995 %
- номинальный поток воздуха – 0,5 м/с
- начальный перепад давления при номинальном потоке воздуха – 128 Па
- защитный экран с одной стороны
- уплотнитель - с обеих сторон
Подставка изготовлена из стальных труб, покрытых порошковой эмалью.
В комплекте:
- полка для ног;
- выкручивающиеся опоры;
- колеса без фиксаторов;
- регулировка по высоте с шагом 50 мм;
- цельная задняя стенка.
- 2 проставки с 2-мя опорами в каждой;
- проставки изготовлены из металлических профильных труб, которые покрыты порошковой эмалью;
- выкручивающиеся опоры;
- крепежные элементы.
Стабилизатор напряжения однофазный переносной предназначен для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
