БМБ-II-«Ламинар-С»-1,5 NEOTERIC VIS-A-VIS

Артикул: 1R-B.004-15

Бокс микробиологической безопасности БМБ-II-«Ламинар-С»-1,5 NEOTERIC VIS-A-VIS предназначен для одновременной работы двух операторов, находящихся друг напротив друга (конструкция специального исполнения – VIS-À-VIS).

Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации. Бокс не обеспечивает защиту от летучих токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.
Бокс не вступает в контакт с организмом пациента и персонала.

Наименование изделия
Бокс микробиологической безопасности
БМБ-II-«Ламинар-С» по ТУ 32.50.50-010-51495026-2020 в исполнении:
БМБ-II-«Ламинар-С»-1,5 (NEOTERIC VIS-À-VIS)

Регистрационное удостоверение № ФСР 2012/13259 от 29.07.21 г.

Артикул изделия	1R-В.004-15
Габаритные размеры бокса /ШхГхВ/, мм	1770х730х2050
Размеры рабочей камеры (ШхГхВ), мм	1410х700х670
Масса бокса (нетто), кг, не более	335
Параметры электропитания бокса:
1) напряжение, В~	220±10%
2) частота, Гц	50±1
Потребляемая мощность бокса, Вт, не более
- базовая величина согласно ТУ 32.50.50-010-51495026-2020	1000*
- справочная величина в начале эксплуатации с новыми (незасоренными) НЕРА-фильтрами	790*
Допускаемая нагрузка на встроенные розетки, Вт, не более	1000

* Мощность, потребляемая боксом в рабочем режиме при включенных вентиляторах и освещении (без учета нагрузки на встроенные розетки).

Характеристики

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017
по частицам размером больше или равным 0,5 мкм	5 ИСО
по частицам размером больше или равным 5,0 мкм	ИСО М (20; ≥ 5 мкм);LSAPC
Класс бокса согласно ГОСТ Р ЕН 12469, NSF/ANSI 49	II
Тип бокса согласно СанПиН 3.3686-21*	тип A2
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010	H14**
Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/c	0,35+0,01
Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с	0,47±0,03
Степень рециркуляции воздуха в боксе, %	≈ 50
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м³/час	885-915
Производительность по чистому воздуху, удаляемому из бокса, м³/час
- при двух открытых рабочих проемах	930-1005
- при одном открытом рабочем проеме	460-500

* Введены взамен СП 1.3.3118-13 с 01.09.2021.

** Допускается установка ULPA-фильтров класса U15 по ГОСТ Р ЕН 1822-1-2010.

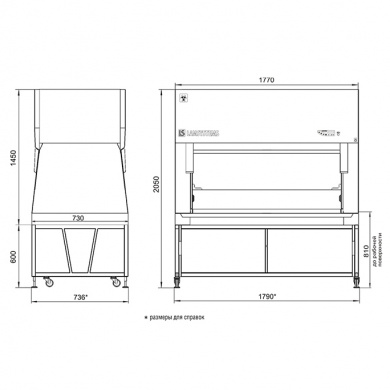

Габаритный чертеж

- два рабочих проема для одновременной работы операторов, находящихся друг напротив друга;
- наклонные лицевые поверхности бокса;
- лицевые стекла – распашные, материал стекол «триплекс», механизм открывания, закрывания и удерживания стекол в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевых стекол;
- светодиодное освещение рабочей камеры;
- четыре розетки в рабочей камере бокса (по две розетки на левой и правой боковых стенках);
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- комплект съемных столешниц из нержавеющей стали (AISI 304) (три секции);
- поддон рабочей камеры из нержавеющей стали (AISI 304);
- два съемных подлокотника из нержавеющей стали (AISI 304).

бокс оборудован выдвижными блоками рабочих проемов, в один из которых установлен модуль УФ-облучения;
выдвижные блоки расположены под основанием рабочей камеры;

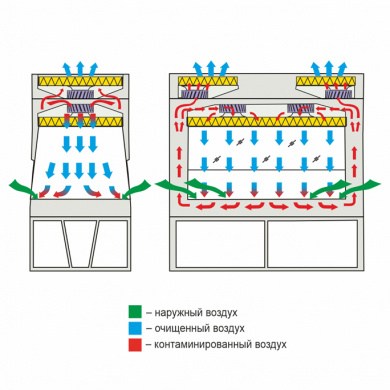

- для движения воздушных потоков внутри бокса установлены вентиляторы;
- фильтрация воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
- фильтрация воздуха, удаляемого из бокса, происходит через выпускные НЕРА-фильтры Н14.

система электроавтоматики микропроцессорная;
пульт управления боксом кнопочный с ЖК-дисплеем;
электромагнитный считыватель и электромагнитные ключи доступа;
датчики параметров воздушных потоков;
датчики положения лицевого стекла и блока УФ-облучения;
индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
индивидуальный предохранитель на розетки, установленные в рабочей камере;
встроенный кабель питания.

подставка – рамочная с полкой для ног;
для перемещения бокса на подставке предусмотрены транспортировочные колеса;
для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.

встроенные штуцеры отбора проб воздуха перед НЕРА-фильтрами для проверки их целостности.

материал крана – латунь
материал ручки – полипропилен
поверхность – порошковое эпоксидное покрытие
тестовое давление – 9 Бар
максимальное рабочее давление – 10 Бар
подключение – резьба G1/2"

Кран-вакуум без электромагнитного клапана

материал крана – латунь; материал ручки – полипропилен
поверхность – порошковое эпоксидное покрытие
тестовое давление – 9 Бар; максимальное рабочее давление – 10 Бар
подключение – резьба G1/2"

зонт вытяжной предназначен для подключения боксов к системе активной вытяжной вентиляции

Стабилизатор напряжения однофазный переносной предназначен для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
